[Cisco] 시스코 L2 스위치 부팅 메시지 출력 화면 분석



 Cisco(시스코) 스위치를 처음 부팅하게 되면, 터미널에 뜨는 부팅 메시지가 있습니다. Cisco의 스위치에도 Cisco 자체 OS 소프트웨어가 탑재되어 있기 때문에 부팅 시에 메시지를 출력하게 됩니다. 네트워크를 구성하면서 가장 기초적이고 많이 사용되는 Cisco의 L2단의 스위치입니다. 두 번째 포스팅은 초기화한 L2 스위치를 재부팅하면서 발생한 부팅 메시지를 분석해보겠습니다. 초기화하는 포스팅은 해당 글을 참조해주시기 바랍니다.



테스트 환경

 > HW : Cisco Catalyst 2960-S



https://yjkim96.tistory.com/45

[Cisco] 시스코 L2 스위치 VLAN 설정 남기고 초기화



① 부팅된 이유 : reload 커맨드 콘솔에서 입력.

② 스위치의 base MAC 주소 : Mac주소는 Spanning tree protocol에서 root bridge 산출을 위해 Priority와 MAC 주소를 확인하기 때문.

③ 부팅에 필요한 Flash Memory 초기화 : 스위치도 OS가 동작하기 때문에 OS가 돌아가기 위한 메모리의 크기임.

④ 부팅 시 기동 프로그램 명시 : 버전까지 파악 가능.

@@@@...@ : 압축 풀리는 과정..

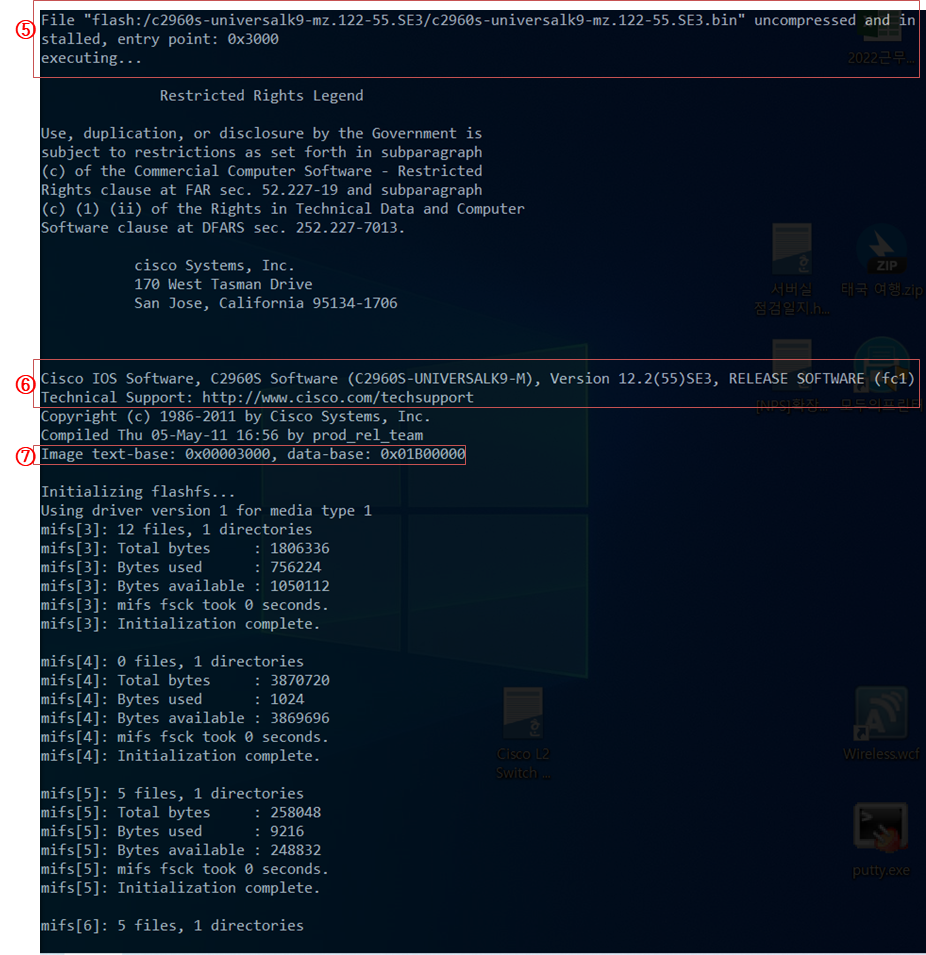

⑤ 로딩 완료 : 로딩 완료 정보 이후 자세한 정보 출력.

⑥ Cisco IOS 정보 출력 : 현재 시스템의 기종 및 버전 등 출력.

⑦ 라우터 이미지 텍스트 버전 : 정확한 이미지인지.



⑧ POST : 스위치가 하는 셀프 테스트. 자신의 하드웨어들이 아무런 문제가 없는지 직접 테스트. 시스템 보드 등등..

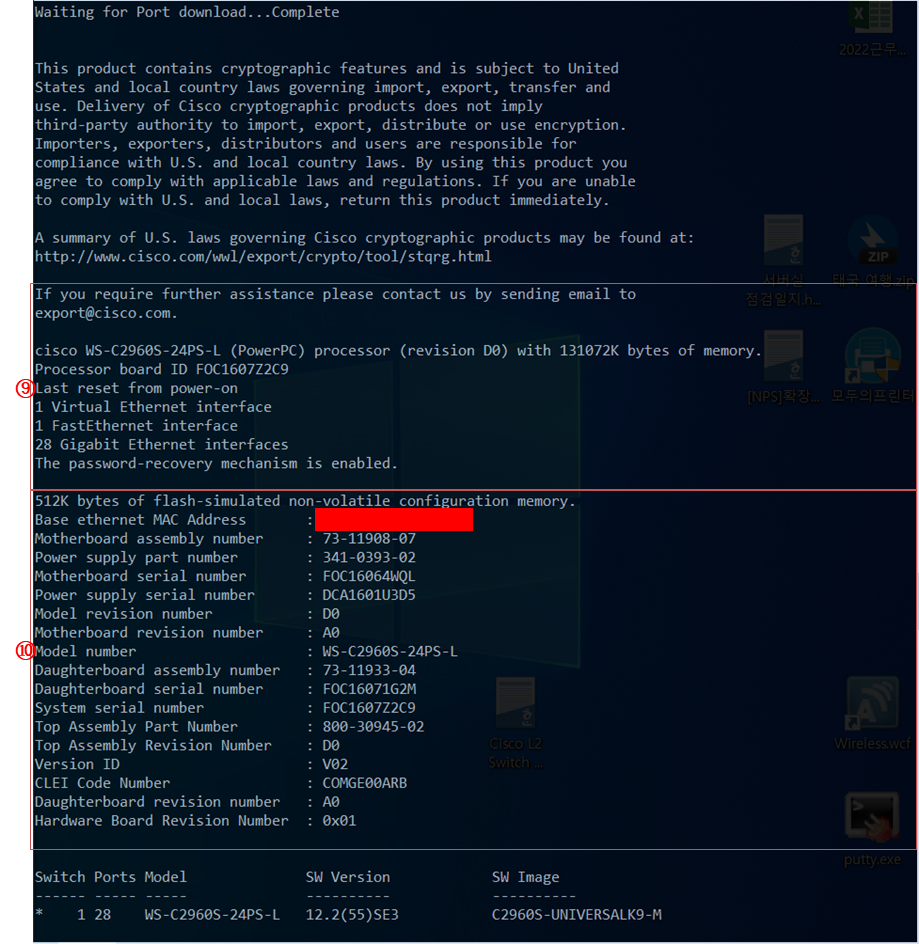

⑨ Interface 정보 : 스위치가 갖는 인터페이스 정보 제공. Virtual Ethernet Interface 1개, FastEthernet interface 1개, Gigabit Ethernet interface 28개 제공.

(2950 스위치에 경우 12개 interface)

⑩ 추가적인 하드웨어 정보 : 512KB의 Flash memory, motherboard, power supply 등등...





 이상으로 Cisco의 부팅 메시지를 분석해봤습니다. 다음은 L2 스위치의 기초 설정하는 글을 작성해보겠습니다.
